zondag 29 april 2018

Voortgang demobaan

Het is mij niet gelukt om dit jaar met mijn baantje op de vrijmarkt te staan. Wat wel gelukt is dat die dag de baan test gereed is gemaakt. Hier onder volgt een foto serie van de werkzaamheden.

Vervolg vanaf eind september 2017:

Het 3de baandeel is op de laatste mooie oktoberdag gereed gekomen. Er was meer in de planning maar dat vond mijn rug niet goed.


Begin maart dit jaar zag ik mijn kans schoon om in de huiskamer aan de slag te gaan. Mijn lieverd was een weekend weg en had dus alle ruimte om dit over 2 dagen te verdelen.


Eind maart de laatste 2 delen met prettige temperaturen buiten kunnen afmaken.


Voor het laatste deel ben ik gered door Fokko, ik had namelijk 6 meter litze te kort en hij had genoeg over van zijn project. Dank je wel Fokko!!

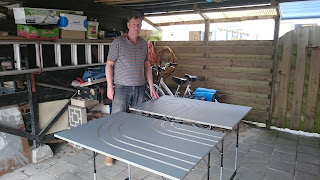

Buurman John wist deze foto van mij te maken.


De verbindingen:


Het principe is eenvoudig, ik kan er niet van uitgaan dat de baandelen en dus ook de litzes goed contact met elkaar maken. Dus komen ze ook op litzes te liggen die zeker wel contact maken.
Bovenstaande foto laat duidelijk zien dat er enige veerkracht in de litzes zitten.


Een van de hoofddragers dient ook als aansluit module.


Controle of mijn theorie klopt.


Zo komen de dragers op de tafels te liggen.


De aansluitingen:


Een principe schema. Niet helemaal aan gehouden. Zoals het hier staat kan je niet meer wisselen van rijrichting.

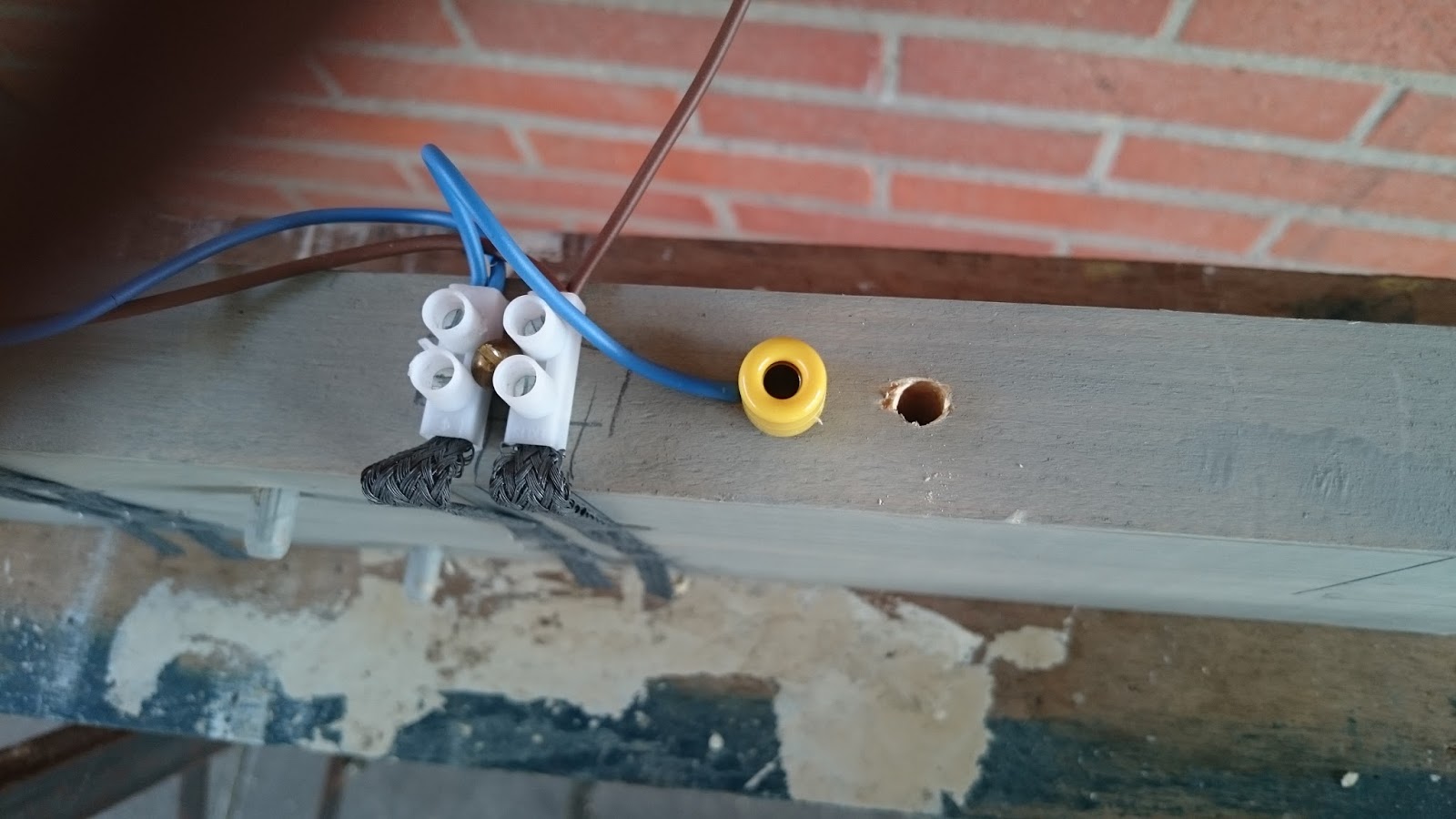

De banaanaansluiting is buitenom 6 mm. Gat is 5.5mm geboord.


De koperdraad steek ik in het gat en draai zo de aansluiting er in.


De aansluitingen naar de baan toe zijn gereed. Nu de power module nog.

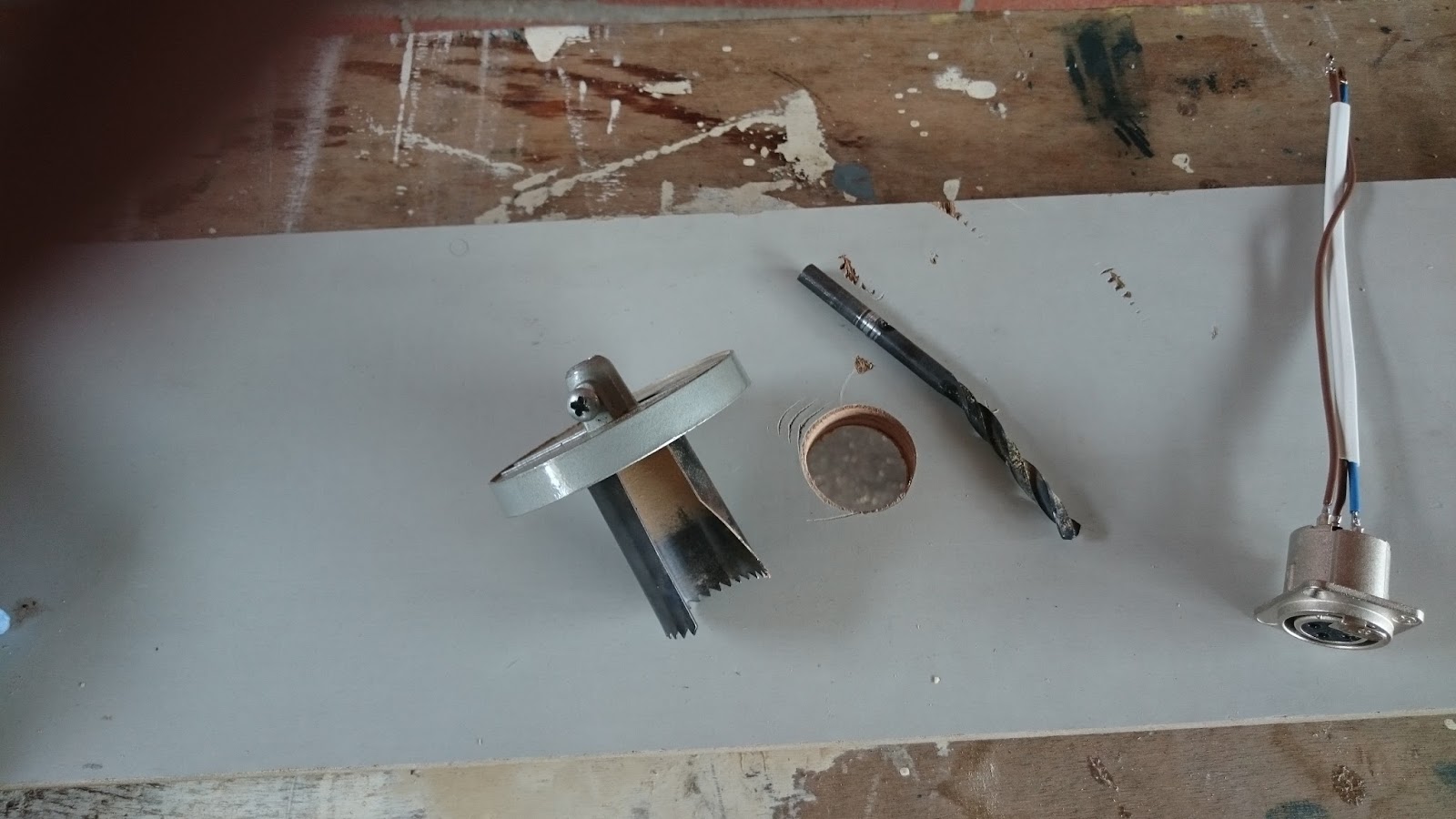

Tja niet alles gaat vlekkeloos. Het 1ste gat is goed gelukt. De andere 2 heb ik mee zitten worstelen.


Toch voor elkaar gekregen.


De tijdelijke powermodule is ook gereed.


De eerste gehele opbouw en testrijden binnen 2 a 3 weken. Als dat naar mijn zin is ga ik over naar detail en afwerking.
